Подробная информация о продукте:
|
| Размер: | 15mm*22 (antenna+10) mm*3.2mm | Сила ТС: | 14dBm |
|---|---|---|---|
| Чувствительность Ркс: | -130dBm | TX настоящее: | 24mA |
| Течение RX: | 9.6mA | Резервное течение: | 1уА |
| Тип антенны: | Антенна винтовой линии | Набор микросхем: | Spirit-2 ST |
| I/O: | 21 | Частота: | 434/470/868/915MHz |
| Применение: | Метры умного домашнего датчика умные | ||
| Выделить: | Модуль GHz S2SPI-UA-A под,под модуль GHz 14dBm,Модуль 915MHz духа 2 ST |
||
Модуль подводной лодки-G потребления низкой мощности решения ST SPIRIT1 QTR 434M/470M/868M/915M умный домашний IoT Cansec беспроводной S2SPI-HA-A

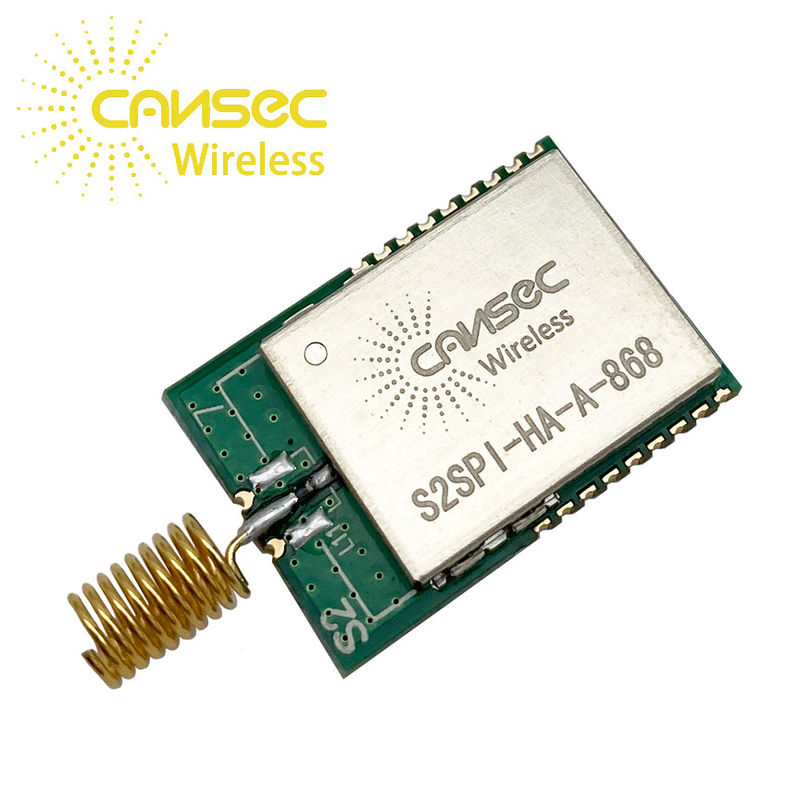

Модуль GHz S2SPI-UA-A под с набором микросхем ST Spirit-2
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блок
|
|
|
Рабочий потенциал
|
1,8
|
-
|
3,6
|
V
|
|
|
Рабочая температура
|
-20
|
-
|
+70
|
℃
|
|
|
Настоящий
Потребление |
Режим сна
|
-
|
-
|
1
|
uA
|
|
Получите режим
|
-
|
8
|
9
|
мамы
|
|
|
Передайте режим
|
-
|
38
|
40
|
мамы
|
|
|
Сила TX (для несущей)
|
-
|
-
|
14
|
dBm
|
|
|
Чувствительность RX (для модуляции Lora)
|
-
|
-
|
-130
|
dBm
|
|
|
Расстояние
|
HA: 110
UA: 230 |
m
|
|||
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блок
|
|
|
Рабочий потенциал
|
1,8
|
-
|
3,6
|
V
|
|
|
Рабочая температура
|
-20
|
-
|
+70
|
℃
|
|
|
Настоящий
Потребление |
Режим сна
|
-
|
-
|
1
|
uA
|
|
Получите режим
|
-
|
8,2
|
9
|
мамы
|
|
|
Передайте режим
|
-
|
21
|
24
|
мамы
|
|
|
Сила TX (для несущей)
|
-
|
-
|
14
|
dBm
|
|
|
Чувствительность RX (для модуляции Lora)
|
-
|
-
|
-130
|
dBm
|
|
|
Расстояние
|
HA: 110
UA: 230 |
m
|
|||
Модуль GHz S2SPI-UA-A под с набором микросхем ST Spirit-2
| Номер пусковой площадки | Имя | Тип Pin | Описание |
| 1 | SDO | Цифров вне | Вывод данных SPI невольничий |
| 2 | SDI | Цифров внутри | Ввод данных SPI невольничий |
| 3 | SCLK | Цифров внутри | Входной сигнал невольничьих часов SPI |
| 4 | CSn | Цифров внутри | Обломок SPI отборный |
| 5 | GPIO0 | I/O цифров | Общецелевой I/O который может быть установлен через регистры SPI для того чтобы выполнить различные функции |
| 6 | GPIO1 | I/O цифров | Общецелевой I/O который может быть установлен через регистры SPI для того чтобы выполнить различные функции |
| 7 | GPIO2 | I/O цифров | Общецелевой I/O который может быть установлен через регистры SPI для того чтобы выполнить различные функции |
| 8 | GPIO3 | I/O цифров | Общецелевой I/O который может быть установлен через регистры SPI для того чтобы выполнить различные функции |
| 9 | GND | Земной штырь | Соединитесь с GND |
| 10 | SDN | Цифров внутри |
Штырь входного сигнала выключения. SDN должно быть = „0" во всех режимах, но режим ВЫКЛЮЧЕНИЯ |
| 11 | GND | Земной штырь | Соединитесь с GND |
| 12 | GND | Земной штырь | Соединитесь с GND |
| 13 | VCC | Электропитание | 1,8 v до силе 3,6 v |
| 14 | VCC | Электропитание | 1,8 v до силе 3,6 v |
| 15 | GND | Земной штырь | Соединитесь с GND |
| 16 | GND | Земной штырь | Соединитесь с GND |
| 17 | GND | Земной штырь | Соединитесь с GND |
| 18 | GND | Земной штырь | Соединитесь с GND |
| 19 | GND | Земной штырь | Соединитесь с GND |
| 20 | МУРАВЕЙ | Интерфейс антенны | Соединитесь с внешней антенной |
| 21 | GND | Земной штырь | Соединитесь с GND |
