Подробная информация о продукте:
|
| Размер: | 18.6*33.4*2.8mm | Сила ТС: | 6дБм |
|---|---|---|---|
| Чувствительность Ркс: | -103dBm | TX настоящее: | 36мА |
| Течение RX: | 4.6mA | Резервное течение: | 1.5uA |
| Тип антенны: | Антенна обломока | Набор микросхем: | нРф52840 |
| Выделить: | Cansec BLE52840SA-B,Модуль Ble Bluetooth нордический,Нордические решения NRF52840 IoT |
||

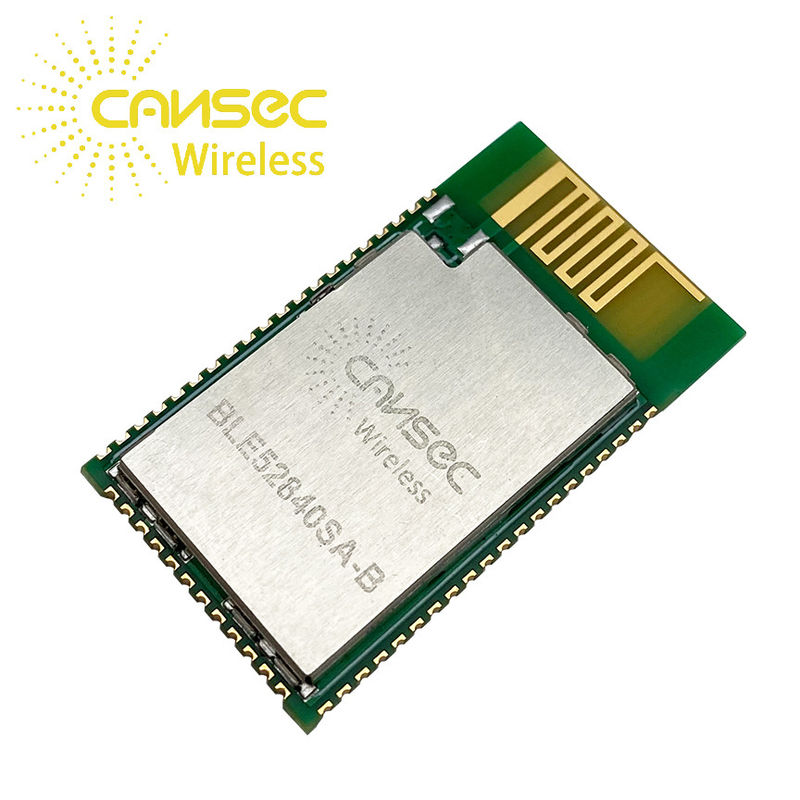

Решений Cansec BLE52840SA-B нордических NRF52840 IoT протокола низкой цены модуль зуба 5,0 I/O Ble Multi голубой
Решений Cansec BLE52840SA-B нордических NRF52840 IoT протокола низкой цены модуль зуба 5,0 I/O Ble Multi голубой
| Номер пусковой площадки | Имя | Тип Pin | Описание |
| 1 | GND | Земной Pin | Соединитесь с GND |
| 2 | P1.10 | I/O цифров | Общецелевой I/O |
| 3 | P1.11 | I/O цифров | Общецелевой I/O |
| 4 | P1.12 | I/O цифров | Общецелевой I/O |
| 5 | P1.14 | I/O цифров | Общецелевой I/O |
| 6 |
P003 AIN1 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 7 |
P0.28 AIN4 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 8 | P1.13 | I/O цифров | Общецелевой I/O |
| 9 | P1.15 | I/O цифров | Общецелевой I/O |
| 10 |
P0.02 AIN0 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 11 |
P0.05 AIN3 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 12 | P0.27 | I/O цифров | Общецелевой I/O |
| 13 |
P0.07 TRACECLK |
I/O цифров Часы трассировки |
Общецелевой I/O Часы буфера трассировки |
| 14 | P1.08 | I/O цифров | Общецелевой I/O |
| 15 |
P0.11 TRACEDATA2 |
I/O цифров Данные по трассировки |
Общецелевой I/O Буфер TRACEDATA трассировки [2] |
| 16 | P0.26 | I/O цифров | Общецелевой I/O |
| 17 |
P0.04 AIN2 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 18 | P0.06 | I/O цифров | Общецелевой I/O |
| 19 | P0.08 | I/O цифров | Общецелевой I/O |
| 20 |
P1.09 TRACEDATA3 |
I/O цифров Данные по трассировки |
Общецелевой I/O Буфер TRACEDATA трассировки [3] |
| 21 |
P0.12 TRACEDATA1 |
I/O цифров Данные по трассировки |
Общецелевой I/O Буфер TRACEDATA трассировки [1] |
| 22 | GND | Сила | Земля |
| 23 | GND | Сила | Земля |
| 24 | +VCC | Сила | Электропитание |
| 25 | VDDH | Сила | Высоковольтное электропитание |
| 26 | DCCH | Сила | Выход конвертера DC/DC |
| 27 | P0.14 | I/O цифров | Общецелевой I/O |
| 28 | P0.16 | I/O цифров | Общецелевой I/O |
| 29 |
P0.18 nRESET |
I/O цифров ВОЗВРАТ |
Общецелевой I/O Конфигурируемый как ВОЗВРАТ системы |
| 30 | P0.19 | I/O цифров | Общецелевой I/O |
| 31 | P0.21 | I/O цифров | Общецелевой I/O |
| 32 | P0.23 | I/O цифров | Общецелевой I/O |
| 33 | D+ | I/O цифров | USB D+ |
| 34 | D- | I/O цифров | D- USB |
| 35 | VBUS | Сила | Входной сигнал 5 v для регулятора v USB 3,3 |
| 36 | P0.13 | I/O цифров | Общецелевой I/O |
| 37 | P0.15 | I/O цифров | Общецелевой I/O |
| 38 | P0.17 | I/O цифров | Общецелевой I/O |
| 39 | P0.20 | I/O цифров | Общецелевой I/O |
| 40 | P0.22 | I/O цифров | Общецелевой I/O |
| 41 | P0.24 | I/O цифров | Общецелевой I/O |
| 42 |
P1.00 TRACEDATA0
|
I/O цифров Данные по трассировки
|
Общецелевой I/O Буфер TRACEDATA трассировки [0] Серийный выход провода (SWO) |
| 43 | P0.25 | I/O цифров | Общецелевой I/O |
| 44 | P1.01 | I/O цифров | Общецелевой I/O |
| 45 | SWDIO | Отлаживайте | Серийный провод отлаживает I/O для отлаживает и программирование |
| 46 | SWDCLK | Отлаживайте |
Серийный провод отлаживает входной сигнал часов для отлаживает и программирование |
| 47 | P1.02 | I/O цифров | Общецелевой I/O |
| 48 | P1.04 | I/O цифров | Общецелевой I/O |
| 49 | P1.06 | I/O цифров | Общецелевой I/O |
| 50 |
P0.09 NFC1 |
I/O цифров Входной сигнал NFC |
Общецелевой I/O Соединение антенны NFC |
| 51 |
P0.10 NFC2 |
I/O цифров Входной сигнал NFC |
Общецелевой I/O Соединение антенны NFC |
| 52 | GND | ||
| 53 | P1.07 | I/O цифров | Общецелевой I/O |
| 54 | P1.05 | I/O цифров | Общецелевой I/O |
| 55 | P1.03 | I/O цифров | Общецелевой I/O |
| 56 |
P0.31 AIN7 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 57 |
P0.29 AIN5 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
| 58 |
P0.30 AIN6 |
I/O цифров Ввод аналога |
Общецелевой I/O Ввод аналога |
