Подробная информация о продукте:
|
| Размер: | 15mm*22mm*3.2mm | Сила ТС: | 13dBm |
|---|---|---|---|
| Чувствительность Ркс: | -124dBm | TX настоящее: | 25мА |
| Течение RX: | 5.5mA | Резервное течение: | 1уА |
| Антенна: | Соединитель UFL | Набор микросхем: | CC1312 Texas Instruments |
| Частота: | 434/470/868/915MHz | Достигаемость: | 800m максимальное |
| Работая Темпуратуре: | -20~+70℃ | ||
| Выделить: | 256 модуль TI CC1312 битов,Модуль TI CC1312 IoT,Модуль GHz I/O AES под |
||

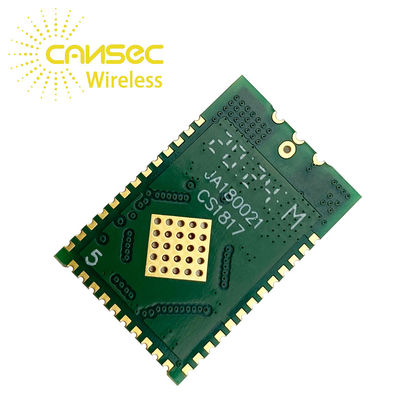

Долгосрочное TI - отсек управления IoT решения модуля I/O AES 256bits IoT Подводн-GHz CC1312 промышленный большой
| Параметр | Минута | Тип | Макс | Блок | |
| Рабочий потенциал | 1,8 | - | 3,8 | V | |
| Рабочая температура | -20 | - | +70 | ℃ | |
|
Настоящий Потребление |
Режим сна | - | 1 | - | uA |
| Получите режим | - | 8 | - | мамы | |
| Передайте режим | - | 27 | - | мамы | |
| Сила TX (для несущей) | - | 12 | dBm | ||
| Чувствительность RX (для модуляции Lora) | - | - | -121 | dBm | |
| Расстояние |
434 / 470MHz: 400-500 868 / 915MHz: 600-800 |
||||

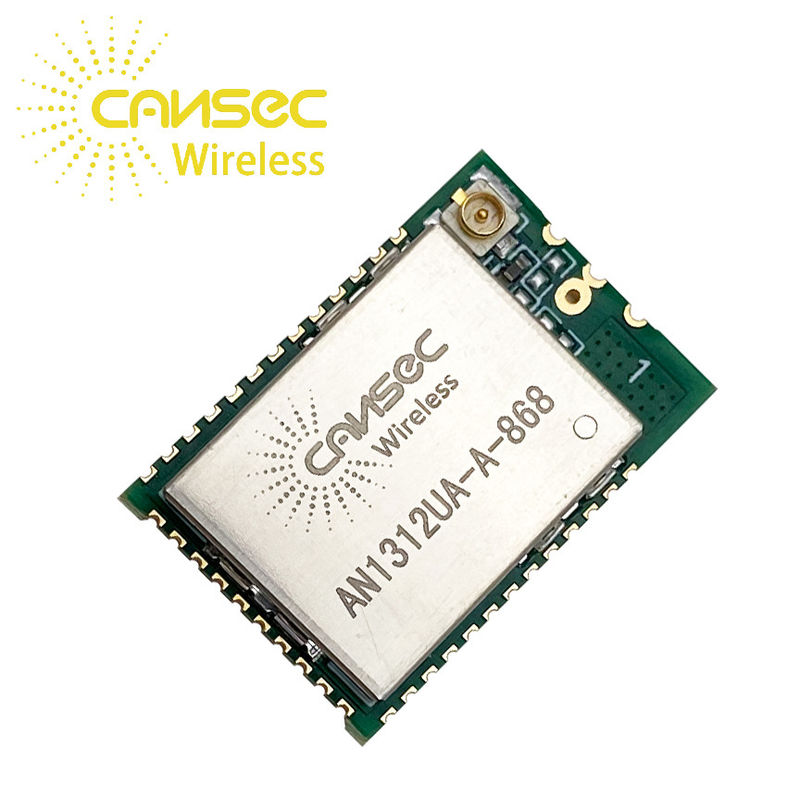

Долгосрочное TI - отсек управления IoT решения модуля I/O AES 256bits IoT Подводн-GHz CC1312 промышленный большой
Описание
Модуль AN1312 конструирован основанный на CC1312R. Прибор CC1312R Sub-1GHz беспроводное MCU целясь беспроводной M-автобус, IEEE 802.15.4g, объекты IPv6-enabled умные (6LoWPAN), KNX RF, wi-SUN®, и запатентованные системы, включая theTI15.4-Stack.
Прибор CC1312R член платформы SimpleLink™ MCU рентабельной, ультра-низкой силы, 2.4-GHz и Sub-1 приборов GHz RF. Очень низкие активные течения RF и микроконтроллера (MCU), в дополнение ко сну подводной лодки-μA настоящему с до 80KB защищенного равенством удерживания RAM, обеспечивают превосходную продолжительность жизни батареи и позволить деятельности на небольших батареях монетк-клетки и в энерги-жать применениях.
Прибор CC1312R совмещает гибкий, очень маломощный приемопередатчик RF с сильным C.P.U. 48-MHz Arm® Cortex®-M4F в платформе поддерживая множественные физические уровни и стандарты RF. Преданный регулятор радио (Arm® Cortex®-M0) регулирует низкоуровневые команды протокола RF которые хранятся в ROM или RAM, таким образом обеспечивающ ультра-низкую силу и большую гибкость. Потребление низкой мощности прибора CC1312R не приходит за счет представления RF; прибор CC1312R имеет превосходное представление чувствительности и робастности (селективность и преграждать).
Прибор CC1312R сильно интегрированное, истинное решение одно-обломока включая полную систему RF и конвертер на-обломока DC/DC. Датчики можно обращаться в очень маломощном образе programmable, автономный
ультра-низкое C.P.U. регулятора датчика силы с 4KB SRAM для программы и данных. Регулятор датчика, со свои быстрые будильника и ультра-низк-силой режим 2 MHz конструирован для пробовать, буферизации, и обработки и сетноой-аналогов и цифровой
| Номер пусковой площадки | Имя | Тип Pin | Описание |
| 1 | GND | Земной Pin | Соединитесь с GND |
| 2 | DIO_1 | I/O цифров | GPIO, |
| 3 | DIO_2 | I/O цифров | GPIO |
| 4 | DIO_3 | I/O цифров | GPIO |
| 5 | DIO_4 | I/O цифров | GPIO |
| 6 | DIO_5 | I/O цифров | GPIO, высокая возможность привода |
| 7 | DIO_6 | I/O цифров | GPIO, высокая возможность привода |
| 8 | DIO_7 | I/O цифров | GPIO, высокая возможность привода |
| 9 | GND | Земной Pin | Соединитесь с GND |
| 10 | VDD | Сила | 1.8V к главной поставке обломока 3.8V |
| 11 | DIO_8 | I/O цифров | GPIO |
| 12 | DIO_9 | I/O цифров | GPIO |
| 13 | DIO_10 | I/O цифров | GPIO |
| 14 | DIO_11 | I/O цифров | GPIO |
| 15 | DIO_12 | I/O цифров | GPIO |
| 16 | DIO_13 | I/O цифров | GPIO |
| 17 | DIO_14 | I/O цифров | GPIO |
| 18 | DIO_15 | I/O цифров | GPIO |
| 19 | JTAG_TMSC | I/O цифров | JTAG TMSC, высокая возможность привода |
| 20 | JTAG_TCKC | I/O цифров | JTAG TCKC |
| 21 | DIO_16 | I/O цифров | GPIO, JTAG_TDO, высокая возможность привода |
| 22 | DIO_17 | I/O цифров | GPIO, JTAG_TDI, высокая возможность привода |
| 23 | DIO_18 | I/O цифров | GPIO |
| 24 | DIO_19 | I/O цифров | GPIO |
| 25 | DIO_20 | I/O цифров | GPIO |
| 26 | DIO_21 | I/O цифров | GPIO |
| 27 | DIO_22 | I/O цифров | GPIO |
| 28 | RESET_N | Цифровой входной сигнал | Переустановленный, активный низкий уровень. Внутренний pullup резистор |
| 29 | DIO_23 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 30 | DIO_24 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 31 | DIO_25 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 32 | DIO_26 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 33 | DIO_27 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 34 | DIO_28 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 35 | DIO_29 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 36 | DIO_30 | Цифров/сетноой-аналогов I/O | GPIO, сетноая-аналогов возможность |
| 37 | GND | Земной Pin | Соединитесь с GND |
| 38 | МУРАВЕЙ | RF_OUT | Тип антенны: NA RF_OUT |
| 39 | GND | Земной Pin | Соединитесь с GND |
Примечание: IOC MCU может составить карту несколько периферийных модулей как GPIO,
SSI (SPI), UART, I2C, и I2S к любому доступному I/Os.
Peripherals ВСПОМОГАТЕЛЬНЫЕ и JTAG ограничены к специфическим штырям I/O. Больше информации пожалуйста ссылает на Ti.com.
