Подробная информация о продукте:
|
| Сила TX: | dBm 8 | TX настоящее: | 12 мамы |
|---|---|---|---|
| Чувствительность RX: | -102dBm | RX настоящее: | 5,3 мамы |
| Текущее потребление сна: | 0.7μA | I/O: | 12 |
| BLE версия: | БЛЕ5.3 | ||
| Выделить: | Модуль проводки,2Модуль 4 ГГц,Модуль Ipex Wi-Fi |
||

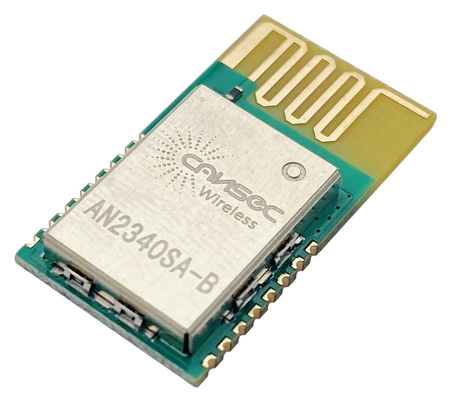

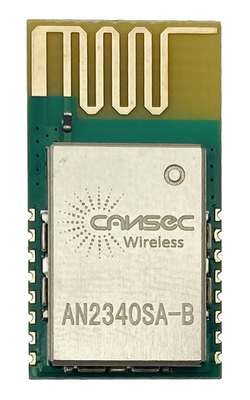

Модуль AN2340 разработан на основе CC2340 от TI. Устройство SimpleLink TM CC2340R5 представляет собой беспроводный микроконтроллер (MCU) частотой 2,4 ГГц, ориентированный на Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, и собственные 2,4 ГГц приложения.Устройство оптимизировано для беспроводной связи с низким энергопотреблением с поддержкой двойного изображения на чипе Over the Air Download (OAD) в системе автоматизации зданий (беспроводные датчики), управление освещением, маяки), отслеживание активов, медицинские, розничные рынки EPOS (электронные точки продажи), ESL (электронные этикетки на полках) и личная электроника (игрушки, HID, ручки).Выделенные особенности этого устройства::
* Поддержка Bluetooth ® 5 функций: LE Кодированные PHY (Долгий диапазон), LE 2 Мбит PHY (Высокая скорость), Расширения рекламы, несколько рекламных наборов, CSA # 2, поиск направления,а также обратная совместимость и поддержка ключевых функций от Bluetooth ® 4.2 и более ранние спецификации Low Energy.
* Полностью квалифицированный протокол программного обеспечения Bluetooth ® 5.3, включенный в комплект разработки программного обеспечения (SDK) SimpleLinkTM CC23xx.
* Поддержка сетки Bluetooth® (узлы с низкой мощностью).
* Поддержка стека протоколов Zigbee® в комплекте разработки программного обеспечения (SDK) SimpleLinkTM CC23x0Rx.
* Ультранизкий резервный ток 0,7 мкА с оперативным RTC и полным сохранением оперативной памяти, что позволяет значительно продлить срок службы батареи, особенно для приложений с более длительными интервалами сна.
* Очень низкие средние радиотоки для рабочих циклов использования BLE. Средний радиоток ~6uA при работе в соединении Bluetooth®Low Energy с выходной мощностью TX = 0dBm и интервалом соединения 1s.
Купить ссылки↓↓↓
|
Пин No. |
Имя | Тип булавки | Описание |
|---|---|---|---|
| 1 | DIO16_SWDIO | Цифровые | GPIO, интерфейс SWD: режим выбора или SWDIO, возможность высокого привода |
| 2 | DIO17_SWDCK | Цифровые | GPIO, SWD интерфейс: часы, высокоприводные возможности |
| 3 | DIO20_A11 | Цифровая или аналоговая | GPIO, аналоговая возможность |
| 4 | DIO21_A10 | Цифровая или аналоговая | GPIO, аналоговая возможность |
| 5 | DIO24_A7 | Цифровая или аналоговая | GPIO, аналоговые возможности, высокие возможности привода |
| 6 | Сделать перезагрузку | Цифровой вход | Перезагрузка, активный-низкий, Внутренняя тяга |
| 7 | DIO6_A1 | Цифровая или аналоговая | GPIO, аналоговая возможность |
| 8 | ГНД | Заземление | Подключение к GND |
| 9 | ГНД | Заземление | Подключение к GND |
| 10 | DIO_13 | Цифровые | ГПИО |
| 11 | DIO_12 | Цифровые | GPIO, возможность высокого привода |
| 12 | DIO_11 | Цифровые | ГПИО |
| 13 | DIO_8 | Цифровые | ГПИО |
| 14 | ГНД | Заземление | Подключение к GND |
| 15 | ГНД | Заземление | Подключение к GND |
| 16 | VDD | Сила | 1.8V до 3.8V основного питания чипа |
