Подробная информация о продукте:
|
| Размер: | 18.2*26.7*2.8mm | Сила ТС: | 17дБм |
|---|---|---|---|
| Чувствительность Ркс: | -95дбм | TX настоящее: | 286mA |
| Течение RX: | 74mA | Резервное течение: | 1уА |
| Тип антенны: | Антенна PCB или соединитель IPEX | Набор микросхем: | CC3220S Texas Instruments |
| Протокол: | Wi-Fi IPV4/IPV6 | Ряд: | 190M |
| Выделить: | Модуль ti CC3220 IoT Wifi,OEM Cansec TA3220SSA-F,Модуль IPV4 IPV6 IoT Wifi |
||
|
Пакет. Pin |
Псевдоним Pin |
Польза |
Выберите как источник пробуждения |
Config. Дополнительный. Сетноое-аналогов Mux |
Muxed с JTAG |
Раскопки. Config Pin Mux. Reg. |
Раскопки. Config Pin Mux. Значение режима |
Имя сигнала |
Описание сигнала |
Направление сигнала |
| 1 | ВЫХОД RF | ВЫХОД RF | N/A | N/A | N/A | N/A | N/A | N/A | Для CC3220NA-F | N/A |
| 2 | GND | GND | N/A | N/A | N/A | N/A | N/A | GND | Соедините землю | N/A |
| 3(7) | ANTSEL1 | O только | Никакой |
Не требуемые config потребителя |
Никакой | GPIO_PAD_ CONFIG_26 (0x4402 E108) | 0 | ANTSEL1 (3) | Управление выбора антенны | O |
| 4(7) | ANTSEL2 | O только | Никакой |
Не требуемые config потребителя |
Никакой | GPIO_PAD_ CONFIG_27 (0x4402 E10C) | 0 | ANTSEL2 (3) | Управление выбора антенны | O |
| 5 | nRESET | Глобальный возврат | N/A | N/A | N/A | N/A | N/A | nRESET | Возврат мастерского обломока. Активный низкий уровень. Внутренний Pullup | N/A |
| 6(4) | SOP2 | O только | Никакой | Никакой | Никакой |
GPIO_PAD_ CONFIG_ 25 (0x4402 E104) |
0 | GPIO25 | GPIO | O |
| 9 | GT_PWM02 | Ширина импульсов модулировала O/P | O | |||||||
| 2 | McAFSX | Синхронизация рамки I2S аудио гаван | O | |||||||
| См. (5) | TCXO_EN | Позвольте к опционному внешнему 40-MHz TCXO |
O |
|||||||
| См. (6) | SOP2 | Чувств-на-сила 2 | Я |
Для полных спецификаций, пожалуйста см. наша схема данных модуля

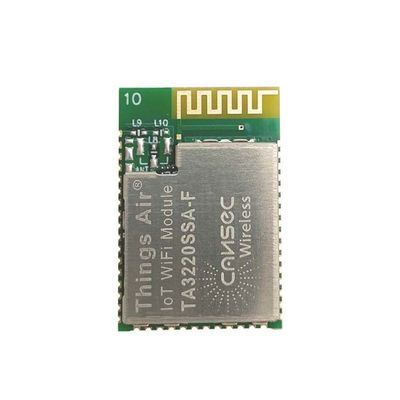

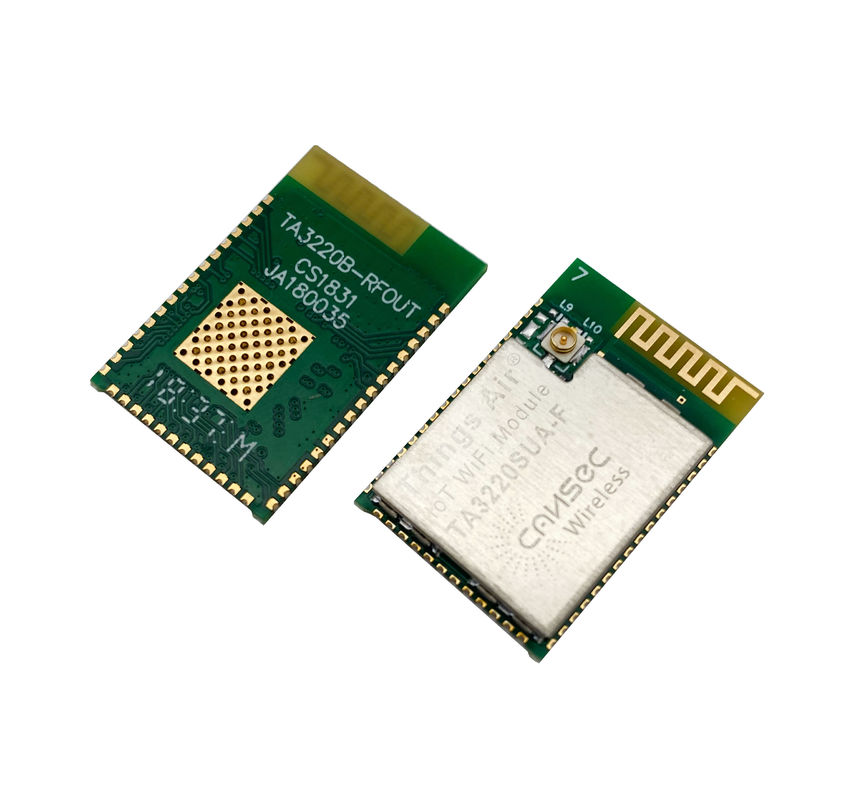

Высокий внезапный модуль ti CC3220 Wifi Cansec TA3220SSA-F OEM решений IoT модуля переключателя Wifi приемопередатчика Rf емкости
| Режим | Параметр | Условия | Тип | Блоки |
| MCU активное | TX Currnet | 1DSSS | 286 | мамы |
| 6OFDM | 255 | |||
| 54OFDM | 232 | |||
| Течение Rx | 1DSSS | 74 | ||
| 6OFDM | 74 | |||
| СОН MCU | TX Currnet | 1DSSS | 282 | |
| 6OFDM | 251 | |||
| 54OFDM | 228 | |||
| Течение Rx | 1DSSS | 70 | ||
| 6OFDM | 70 | |||
| MCU LPDS | TX Currnet | 1DSSS | 266 | |
| 6OFDM | 242 | |||
| 54OFDM | 1V7 | |||
| Течение Rx | 1DSSS | 53 | ||
| 6OFDM | 53 | |||
| Пиковое течение тарировки | VBAT=3.3V | 450 | ||
| VBAT=2.3V | 670 | |||
